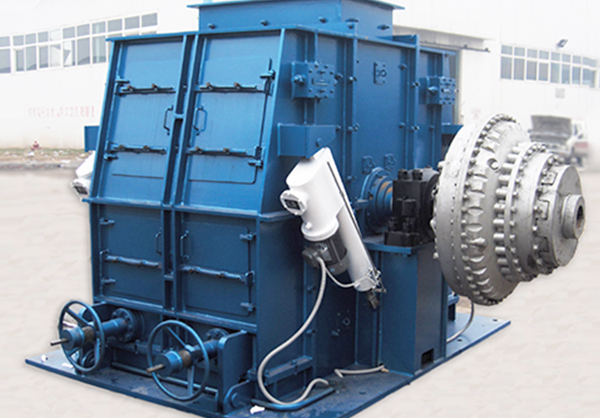

PCFK系列可逆反击锤式破碎机集锤式破碎和反击破碎于一体，适用于中低硬度物料的一级、二级破碎。

立即订购

主要应用于破碎

循环流化床锅炉用煤

焦炉用炼焦煤

烧结机用煤、焦炭、石灰石、白云石、石灰等

各种中低硬度矿石，如铁矿、磷矿等

主要特点及优势

设计先进，功能多样

生产效率高、运行可靠

产品粒度均匀、过粉碎比例低

工作原理

为获得理想的排料粒度和锤头的均匀磨损，采用振动给料机或专用给料槽沿转子全长均匀给料。

物料进入破碎机后，受到高速旋转的锤头冲击而破碎，高速冲向反击板再次被破碎，并被弹向锤头，物料在破碎腔内经过反复冲撞和互相撞击而破碎，最后经下部排料口排出。

产品粒度决定于转子的转速、锤头的质量及转子与破碎板的间隙。

产品特色

PCFK系列反击锤式破碎机主要由转子、破碎板及其调节装置、机壳、机座、传动装置等部分组成。

（1）架体左右对称以保证转子可逆运转，架体两侧均配有破碎板，可充利用锤头的两面；左右机壳采用液压开启装置，结构紧凑，开启最大角度45度，便于检修维护。

（2）主轴和毂圈优质钢锻造，采用八方装配结构，保证主轴工作部分受力均衡及转子平衡，也便于设备维修。

（3）转子上的锤杆和锤头采用活动连接，防止极硬异物卡阻锤头，保证设备正常运转。

（4）锤头呈螺旋线排列，可保证稳定的负荷和良好的破碎效果。每组锤杆和锤头与相对的锤杆和锤头均经过配重，确保转子平衡。锤杆由优质钢锻制，锤头为耐磨合金精密铸造。

（5）特殊设计的反击破碎板，使物料撞击破碎板的入射角接近90°，以取得最佳的破碎效果。转子与破碎板的间隙通过调节装置来调整，以弥补破碎板的磨损和改变产品粒度。

标准型/重型

脆性物料，一般选用标准型转子和破碎板；硬度较高的物料（如石灰石、铁矿石等），则要采用重型设计的转子和破碎板。
传动方式

直联式：电机通过液力偶合器直接驱动转子主轴，电机与主机呈直线布置。

并列式：电机通过联轴器或液力偶合器、大小皮带轮驱动转子主轴，电机与主机并列平行布置。
可逆/不可逆式

可逆式锤破的两侧均配有破碎板,转子可双向运转并可充分利用锤头的两面和两侧的破碎板。不可逆式锤破的转子只能单向运转，当锤头的一面磨损时，锤头须翻转过来使用。
整体减振平台

电机和主机安装于一个整体平台上，平台配有一定数量的减振组，可大幅降低动振动和噪音。
轴承测温测振装置

设备运行中可直观地显示轴承的温度、振幅等数据，现场配有仪表显示屏，并可远传至主控室。
轴承润滑装置

轴承采用自动稀油或干油润滑，设备运行时都能得到连续、充分的润滑及维护。
流化床干燥系统

流化床干燥系统，集分选、干燥、破碎三种功能于一体，在选择性破碎物料的同时，还可调整湿度，使物料满足工艺的要求。
