环锤式破碎机是一种带有环锤的冲击转子式破碎机。环锤破碎机分为轻型和重型两种。

立即订购

PHQ（轻）型适用于莫氏硬度二级物料的破碎，包括煤、煤轩石、焦炭、炉渣、页岩等。

PHZ（重）型适用于莫氏硬度五级以下物料的破碎，包括石灰石、磁铁矿石，磷矿石等。

工作原理

环锤不仅能随转子旋转，还能绕锤销轴自转。物料进入破碎机后，在破碎腔内受到随转子高速旋转的环锤的冲击而破碎，被破碎的物料同时从环锤处获得动能，高速度地冲向破碎板，受到第二次破碎，然后落到筛板上，受到环锤的剪切、挤压、研磨以及物料与物料之间的相互碰撞作用，物料得到进一步的的破碎，并通过筛孔排出机外。不能破碎的杂物由环锤推人金属收集器，由操作人员定期清除。出料粒度的调节，是通过更换不同规格的筛板来实现的。转子与筛板之间的间隙，可根据需要通过调节机构进行调节。

产品特色

环锤式破碎机由驱动装置、转子、机体、调节机构等主要部分组成。

传动方式

电动机通过液力偶合器或弹性柱销联轴器直接驱动转子。

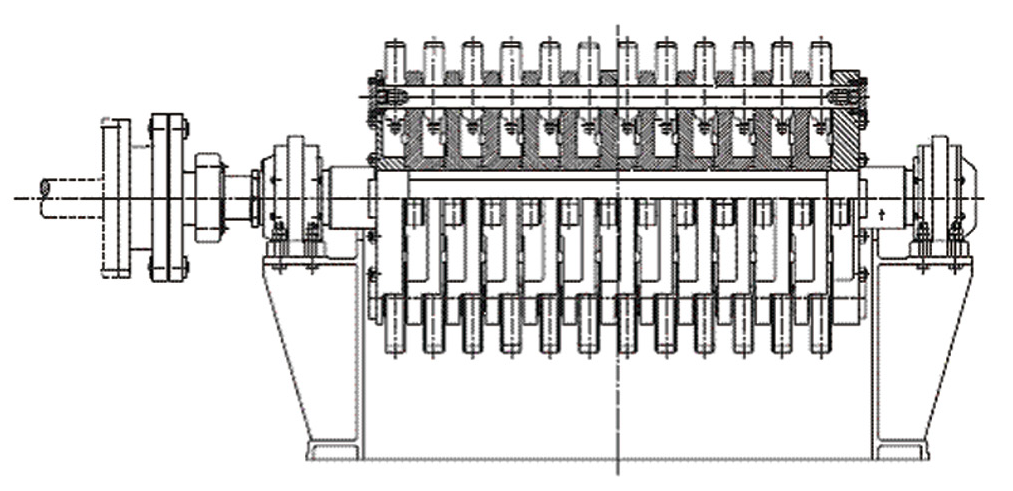

转子

转子由主轴、端板、隔板、锤销、环锤等主要零件组成。环锤吊挂在锤销上，锤销安装在端板和隔板上，端板和隔板用平键和螺母固定在主轴上。
机体

机体由上下机壳、破碎板、筛板、托板、反击板、衬板等主要零件组成。破碎板和筛板安装在托板上。托板的一端用轴支承在上机壳两侧的轴座上，另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。破碎板、筛板、反击板与转子形成破碎腔。壳体可通过两侧的液压缸打开，便于检修。
调节机构

调节机构由蜗杆、蜗轮、指针、间隙指示牌等主要零件组成，用于调节并显示转子与筛板之间的间隙。

配有减震平台，可大幅降低振动和噪音。

设有轴承温度、振幅检测的显示箱，并可远传至主控室。

安地公司开发的破碎干燥系统，在破碎物料的同时，还可调整物料的温度。

技术指标

设备型号	生产能力(t/h)	进料粒度(mm)	排料粒度(mm)	电机功率(kw)
PHQ/Z1108	200	≤250	≤25	132
PHQ/Z1111	300	≤250	≤25	185
PHQ/Z1114	400	≤250	≤25	250
PHQ/Z1117	500	≤250	≤25	315
PHQ/Z1218	600	≤300	≤25	355
PHQ/Z1221	800	≤300	≤25	450
PHQ/Z1226	1000	≤300	≤25	560
PHQ/Z1229	1200	≤300	≤25	630
PHQ/Z1825	1400	≤400	≤25	710
PHQ/Z1828	1700	≤400	≤25	1100
PHQ/Z1831	2000	≤400	≤25	1200
