单辊破碎机适用于破碎脆的、中等硬度以下的物料，如烧结矿、煤、炉渣、页岩、石灰石等。单辊破碎机是将颚式破碎机和辊式破碎机的部分结构组合在一起，因而具有这两种破碎机的特点。

立即订购

工作原理

单辊破碎机的破碎机构是由一个转动辊子和一组篦条组成。破碎辊由电动机通过减速器减速后驱动，料块沿落料板进入破碎辊与篦条之间，受齿辊与篦条的挤压、劈裂作用而破碎。为增强设备在高温下的稳定性、耐磨性，设水循环系统冷却辊轴、破碎齿和篦条。

产品特色

传动方式

电动机通过安全联轴器或液力偶合器、大速比减速机驱动齿辊。

电动机通过安全联轴器、小速比减速机、开式齿轮组驱动齿辊。
架体固定式/台车移动式

篦条放置在架体上，破碎辊及架体均固定于基础上。结构紧凑，安装方便。

破碎辊通过轴承支架固定于基础之上，篦条放置在台车上，台车下方装有车轮并铺设道轨。破碎机工作时，台车通过垫板及定位销牢牢固定于基础上，需要检修篦条时，通过千斤顶将台车顶起，拿掉下方垫板，台车落在铺设的道轨上，由绞车装置牵出检修。
轴承

为适应单辊破碎机工况恶劣、负荷大、转速低的特点，轴采用PSB合金瓦或滚子轴承，轴承箱采用分体式结构。

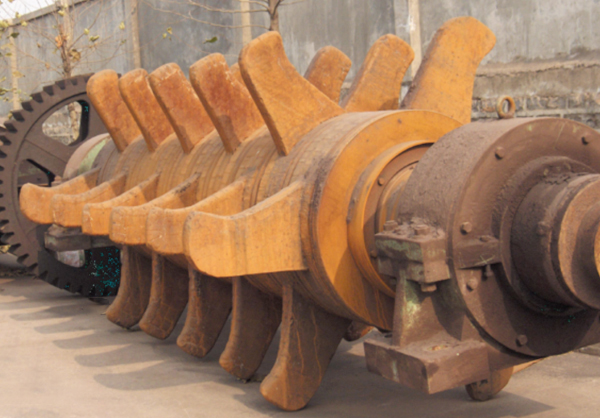

破碎辊

破碎辊采用主轴与星轮分体结构，主轴与星轮为内、外六方设计，便于星轮更换。主轴设通孔，采用循环水冷却。破碎齿有两种形式：

齿冠由耐热耐磨合金钢铸造，安装于星轮上。

破碎齿与星轮整体铸造，破碎部分采用耐高温、耐磨焊条堆焊。
篦条

篦条压装衬板（保护帽），衬板由耐热耐磨合金钢铸造。

篦条表面采用耐高温耐磨焊条堆焊
