双辊、四辊破碎机适用于中低硬度物料的破碎，结构紧凑，产品粒度均匀，过粉碎比例低。

立即订购

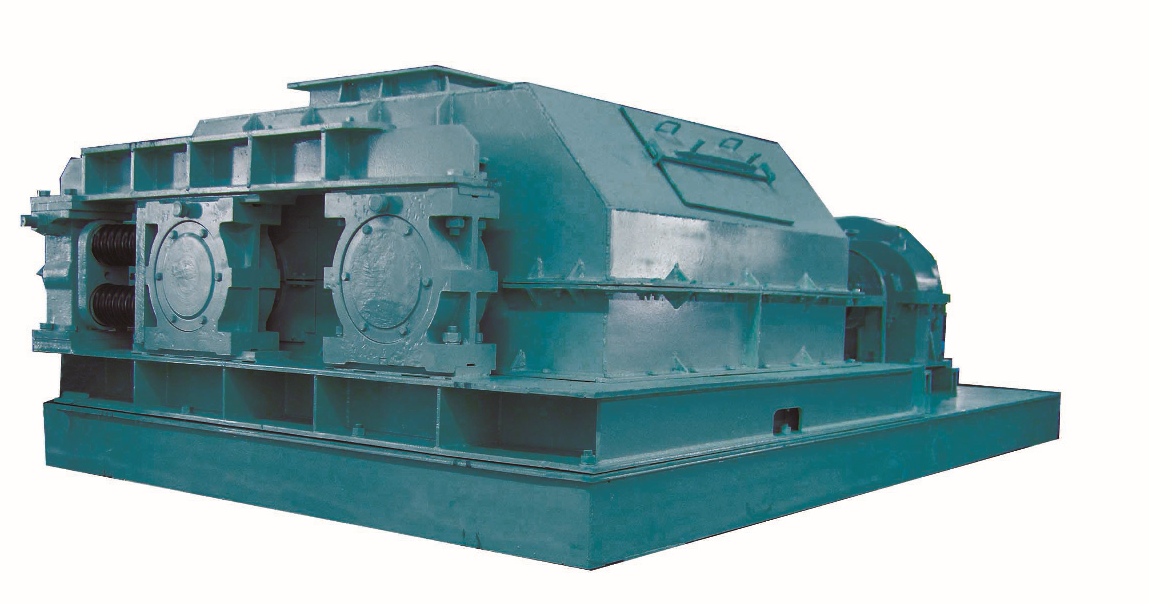

双辊破碎机为物料的初级破碎设备，可将80mm以下的物料破碎到25mm以下，破碎比高达5:1。

四辊破碎机集初级和次级破碎于一体，可将40mm以下的物料一次性破碎至3mm以下，破碎比高达10:1。

工作原理

双辊破碎机

物料经进料口落入两工作辊中间，两辊相向转动，对物料进行挤压及碾压破碎。

四辊破碎机

物料经过上、下两对辊子的初级、次级破碎后，自下方排出机外。

调节辊子之间的间隙，可获得相应料度的物料。

产品特色

传动方式

传统的双辊破碎机由两台电动机通过减速机分别驱动两个辊子转动，设备电耗高，无机械缓冲。安地设计的双辊破碎机，采用单电机通过大小皮带轮及双出轴减速箱，驱动固定辊系和活动辊系，使两组辊子在工作状态下始终保持同等的差速，破碎效率高，运行可靠，电耗低。

4PGG系列四辊破碎机，通过两组电机，减速机，联轴器，皮带轮组合，各驱动一对破碎辊转动

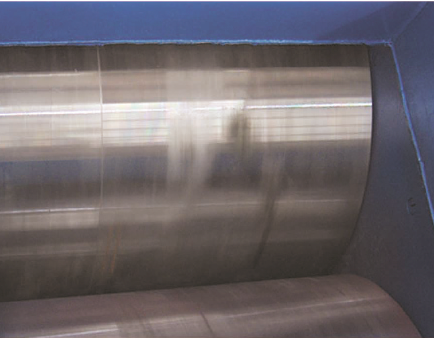

辊子

当破碎物料粒度要求小而均匀时，破碎辊的工作表面可选用多元低合金钢整体铸造而成，经热处理及精加工后表面硬度在HB260-380之间。

当破碎物料直径较大、水分含量大时，破碎辊的工作表面可选用耐磨合金堆焊，可增加辊子的摩擦系数，利于物料的咬入

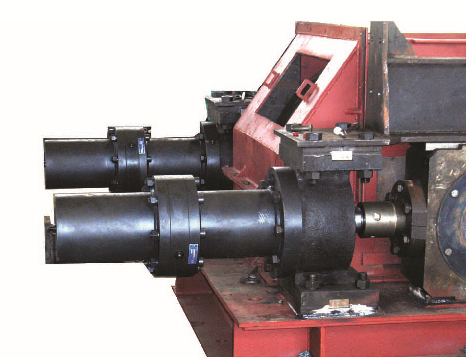

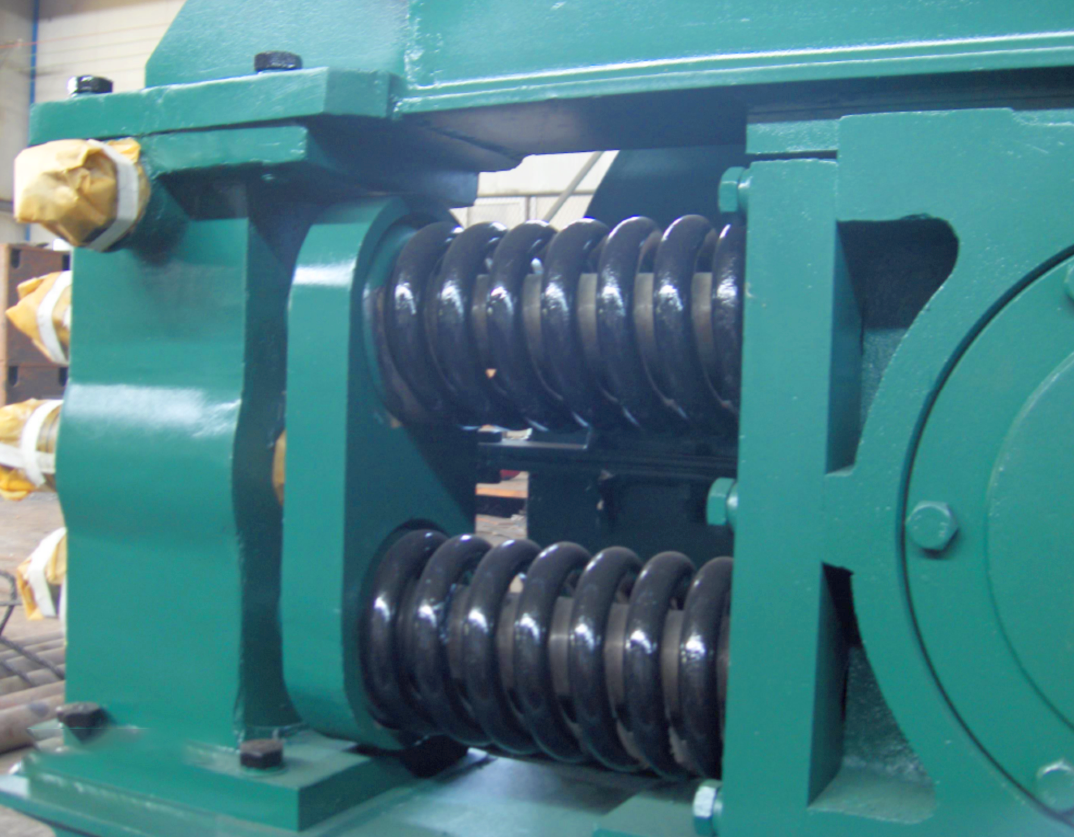

机械式/液压式加载装置

双辊、四辊破碎机均配有机械式或液压式加载装置，当有异物进入机体后还可对工作辊起保护作用，并可用于调整工作辊的间隙，以补偿辊皮的磨损。

液压加载采用独特的双缸四腔液压缸（ZLXXX），同步缓冲性能好，保压时间长。
切削/磨削装置

当辊皮磨损或出现沟槽、凹坑后，可利用切削/磨削装置对辊子进行整修。当为提高辊皮的使用寿命而提高硬度，切削装置无法切削时，采用我公司专利产品电动磨削装置（ZL 2006 2008 1378X），在辊子正常转速下通过石英砂轮对辊子进行磨削，大大降低了修复所用的劳动强度。

技术指标

对辊破碎机

设备型号	生产能力(t/h)	给料粒度(mm)	排料粒度(mm)	电机功率(kw)
φ750×500	10-25	≤30/80	5-25	30
φ750×700	15-35	≤30/80	5-25	37
φ750×1000	20-75	≤30/80	5-25	45
Φ1200×1000Y	35-100	≤40/100	5-25	75
Φ1200×1200Y	45-120	≤40/100	5-25	90

四辊破碎机

设备型号	生产能力(t/h)	给料粒度(mm)	排料粒度(mm)	电机功率(kw)
φ750×500	5-15	≤20/25	3-8	22+18.5
φ750×700	7-20	≤20/25	3-8	22+22
Φ900×700	16-30	≤15/35	3-10	30+30
Φ900×900	20-40	≤15/35	3-10	37+37
Φ1000×1000Y	25-50	≤20/50	3-10	45+45
Φ1200×1000Y	35-60	≤25/75	3-10	55+75
Φ1200×1200Y	40-90	≤25/75	3-10	75+90
