煤炭粉磨

1煤粉简介

磨粉系统将原煤制成合格的煤粉,以立式磨粉机为芯,在磨粉过程中进行干燥。


2主要特点

以立式磨机为核心,一类高浓度粉煤收集器的工艺流程短。

粉碎与干燥一体化,煤适应性广,干燥能力强,粉煤细度可任意调节。

节能,每吨煤耗电≤28kwh配备三级防爆措施,确保系统运行安全稳定。

采用气体自循环工艺,进一步节约能源。

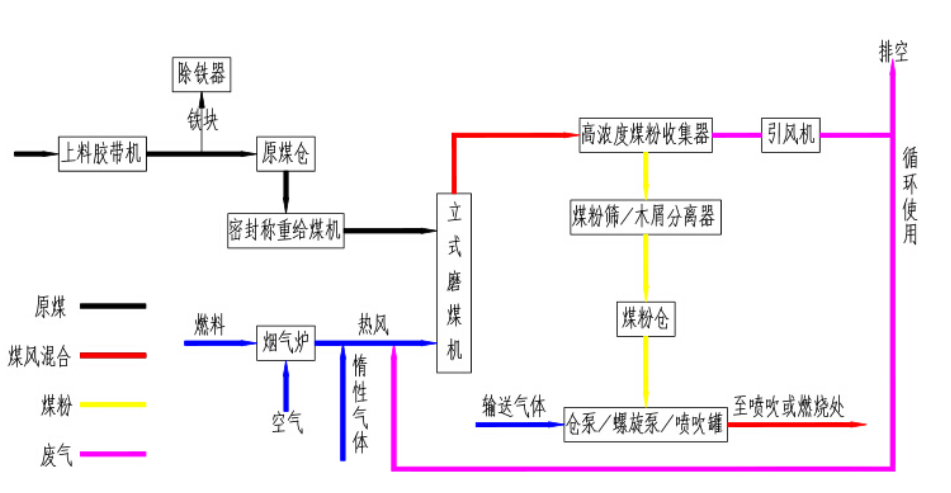

3工艺流程



4每个子系统的简介


4.1上料系统

使用大倾角皮带机或提升机进料配备除铁器


4.2干燥气系统

使用烟气发生炉,煤气,煤炭和其他各种燃料补充系统的惰性空气或废气,降低烟气温度和氧气含量。


4.3研磨系统

采用封闭式定量给煤机给料,密封性能好,给料均匀。

使用立式磨机将磨碎和干燥功能合二为一,并配有动态/静态分离器,可方便地调节煤粉细度。


4.4收集系统

使用一级高浓度煤粉收集器,电磁脉冲阀清洁,布袋防水,防油,防静电针刺毡,配有防爆阀采用高压风机全负压粉碎,工作环境好,无煤粉泄漏。


4.5电源分配

所有低压电气设备均配备短路保护,低压电机具有过载,短路,压力损失和缺相保护功能。

交流电机需要调速采用交流变频驱动装置。

操作方式:手动(维护,调试),紧急手动,自动PLC和手动PLC四种控制方式


4.6自动化系统

磨削生产过程采用EIC自动化系统控制范围,包括原煤系统的检测与控制,磨削系统,运输系统等辅助系统。

在自动化系统的设计和选择中考虑如下:充分的系统可靠性,系统的可操作性,系统维护,系统的开放性和系统的可扩展性。


4.7仪器配置

仪器的选择主要考虑安全性,可靠度,价格性能,操作方便,维护方便等因素,以满足粉尘爆炸环境的要求。仪表信号采用标准的4〜20mA信号,模拟信号加隔离器进行电气隔离。模拟输入和输出采用4至20mADC。


5防爆措施

采用三级防爆控制措施,以确保系统运行安全,稳定。

一级防爆:限制煤尘爆炸形成条件,控制温度,控制氧气,控制浓度。

二级防爆:防爆气体爆炸,磨削系统通风,电气设备可靠接地,根据防爆区域选择防爆等级。

三级防爆:将爆炸后果限制在最小或无害,烟气炉,磨机,煤粉收集器,煤库等均装有防爆阀。
